Schmierzahnräder

Verzahnung
Modul
Preis/Bestellung auf Anfrage
Produktnummer: 130-015-024
Schmierung von offenen Zahnradantrieben und Zahnstangen
Verzahnungen offener Antriebe sollten vorzugsweise automatisch nachgeschmiert werden.
  • F01 ausschließlich für offene Verzahnungen und Zahnstangenantriebe
  • F02 für offene Verzahnungen, Zahnstangenantriebe und Linearführungen im Lebensmittel- u. Pharmabereich (NSF)
  • F03 für offene Verzahnungen, Zahnstangenantriebe und Linearführungen

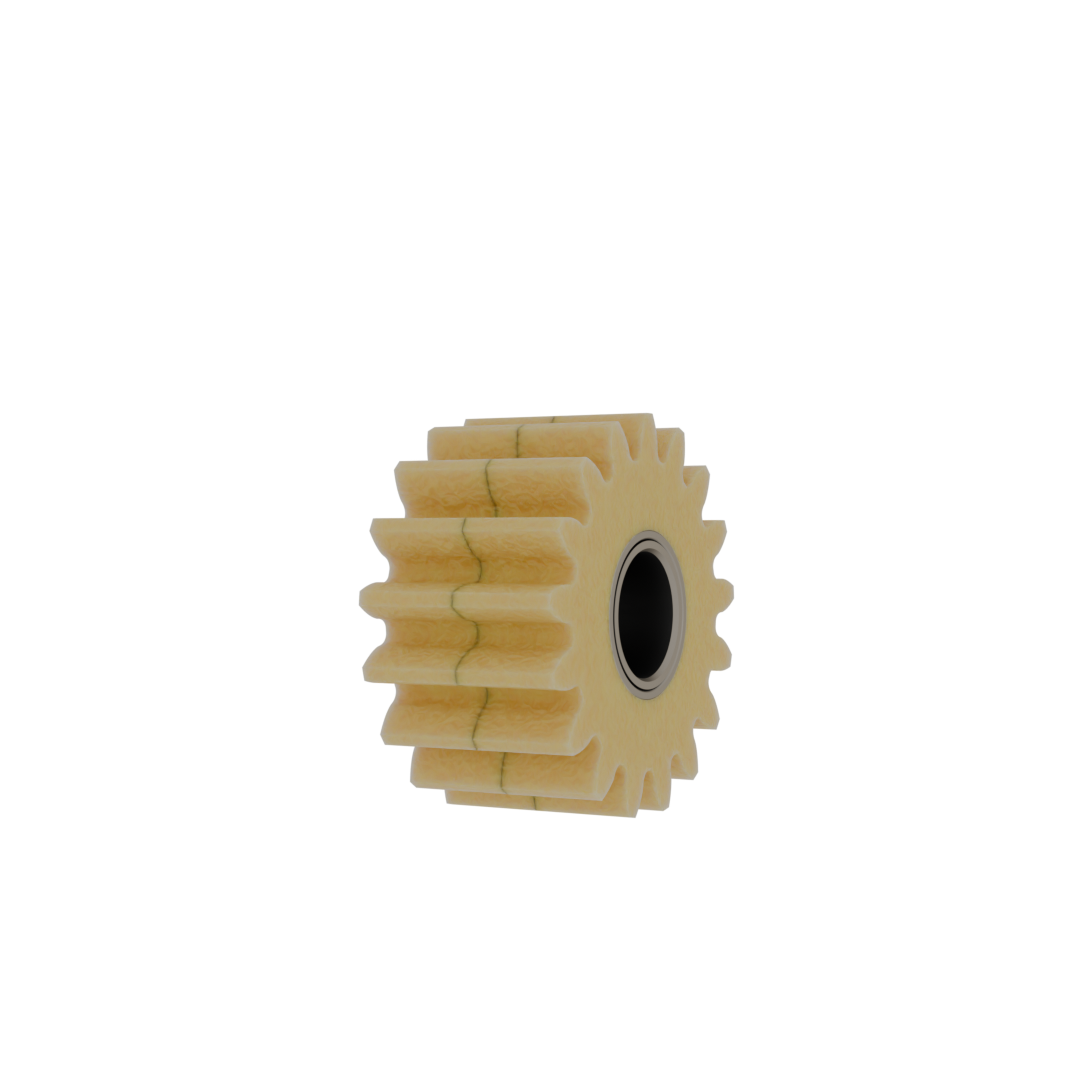

Automatische Nachschmierung mit Polyurethan  Schmierzahnrädern
DLS Schmiersysteme liefert zum automatischen, kontinuierlichen Aufbringen des Schmierstoffes Schmierzahnräder aus PU-Schaum.
Dazu wird ein passendes Schmierzahnrad mit dem Antriebszahnrad oder der Zahnstange in Kontakt gebracht.
Das PU-Schmierzahnrad überträgt dabei kein Moment, sondern übergibt nur den Schmierstoff auf die in Kontakt befindliche Verzahnung.
Die erforderlichen Nachschmiermengen bei unterschiedlichen Verzahnungen unter unterschiedlichen Betriebsbedingungen sind dem aufgeführten Diagramm zu entnehmen.
Voraussetzung für die Gültigkeit des Diagramms ist die Verwendung der entsprechenden PU-Schmierzahnräder und eines geeigneten Verzahnungsschmierstoffes wie F01, F02 oder F03.
Vor Erstinbetriebnahme sind die PU-Schmierzahnräder mit geeignetem Schmiermittel vorzufüllen.
Für alle Zahnräder gilt: α = 20°; ß = 19°31`42“

ModulZähne
Breited1d2d3FlankenArt-Nr.
1,5241539
41,2
41,2
36
38,2
38,2
12gerade
rechts
links
130-015-024
131-015-024
132-015-024
2172038
40,1
40,1
34
36,1
36,1
12gerade
rechts
links
130-020-017
131-020-017
132-020-017
3173057
60,1
60,1
51
54,1
54,1
12gerade
rechts
links
130-030-017
131-030-017
132-030-017
4174076
80,2
80,2
68
72,2
72,2
12gerade
rechts
links
130-040-017
131-040-017
132-040-017
5175095
100,2
100,2
85
90,2
90,2
20gerade
rechts
links
130-050-017
131-050-017
132-050-017
61760114
120,2
120,2
102
108,2
108,2
20gerade
rechts
links
130-060-017
131-060-017
132-060-017
81780152
160,3
160,3
136
144,3
144,3
20gerade
rechts
links
130-080-017
131-080-017
132-080-017
1017100190
200,4
200,4
170
180,4
180,4
20gerade
rechts
links
130-100-017
131-100-017
132-100-017
128120120
125,9
125,9
96
101,9
101,9
20gerade
rechts
links
130-120-008
131-120-008
132-120-008
