Kettenschmierritzel Triplex

Die Rollen aus offenzelligem PU-Schaum übertragen punktuell den Schmierstoff auf die Oberfläche der Laschen von Rollenketten. Die mechanische Kraft zum Antrieb der Rollen wird durch ein verschleißarmes Kunststoffritzel gewährleistet.

Durch das verwendete offenzellige Polyurethan-Schaummaterial der Schmierzahnräder wird eine optimale Versorgung der Ketten über sehr lange Zeiträume sichergestellt.

Das Material speichert den Schmierstoff und gibt ihn in kleinsten Dosiermengen wieder ab.

Eine Überschmierung wird dabei genauso vermieden wie ein Verschleiß durch Mangelschmierung.

Die Kettenschmierritzel sind – je nach Größe – für Simplex, Duplex und Triplex-Ketten mit und ohne Federblech erhältlich. Der optimale Anpressdruck des Schmierritzels lässt sich durch ein Spannelement individuell einstellen. Mit dem Spannelement ist auch eine federnde Anstellung des Schmierzahnrades möglich.

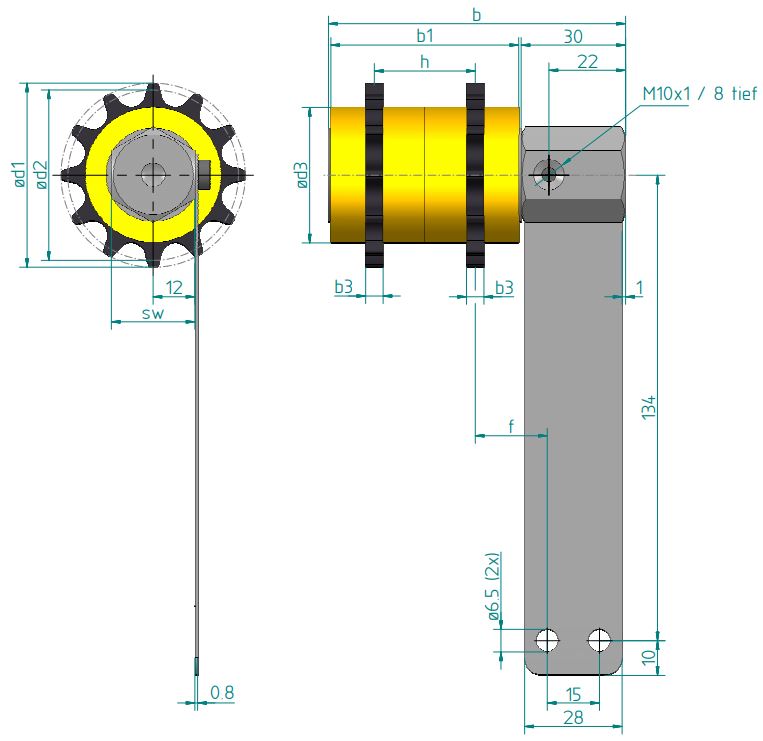

Gewinkelte Achse und Federblech

DIN 8187-1/ 8188-1	z	b	b1	d1	d2	d3	f	h	b3	sw	Artikel-Nr.
08B-3	12	85,4	54	53	49,1	39	20,7	29	5	24	136-203-112
10B-3	10	91,4	59	55	51,4	39	23,2	30	5	24	136-303-110

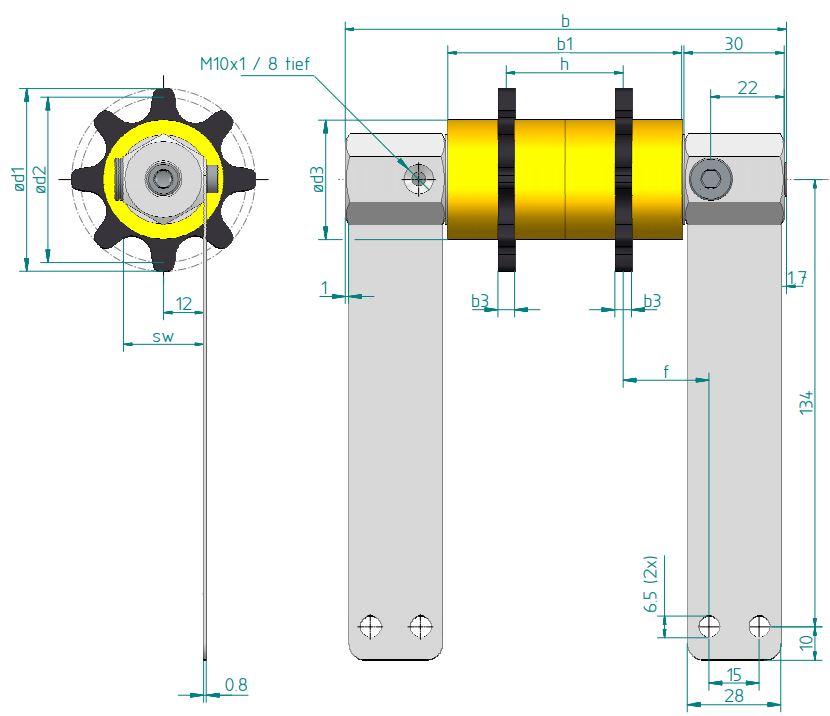

Gewinkelte Achse und doppeltes Federblech

DIN 8187-1/ 8188-1	z	b	b1	d1	d2	d3	f	h	b3	sw	Artikel-Nr.
12B-3	8	132,1	70	55	49,8	36	25,7	35	5	24	136-403-108*
16B-3	8	162,1	100	75	66,4	48	28,2	60	10	24	136-503-108
20B-3	8	182,1	120	90	83,0	59	33,2	70	10	24	136-603-108
24B-3	10	212,7	150	138	123,3	93	33,5	100	10	24	136-703-110
28B-3	8	262,7	200	140	116,2	81	43,5	130	10	24	136-803-108
32B-3	8	262,7	200	150	132,8	93	43,5	130	10	24	136-903-108

*nur horizontale Einbaulage möglich (vertikale Einbaulage auf Anfrage)
