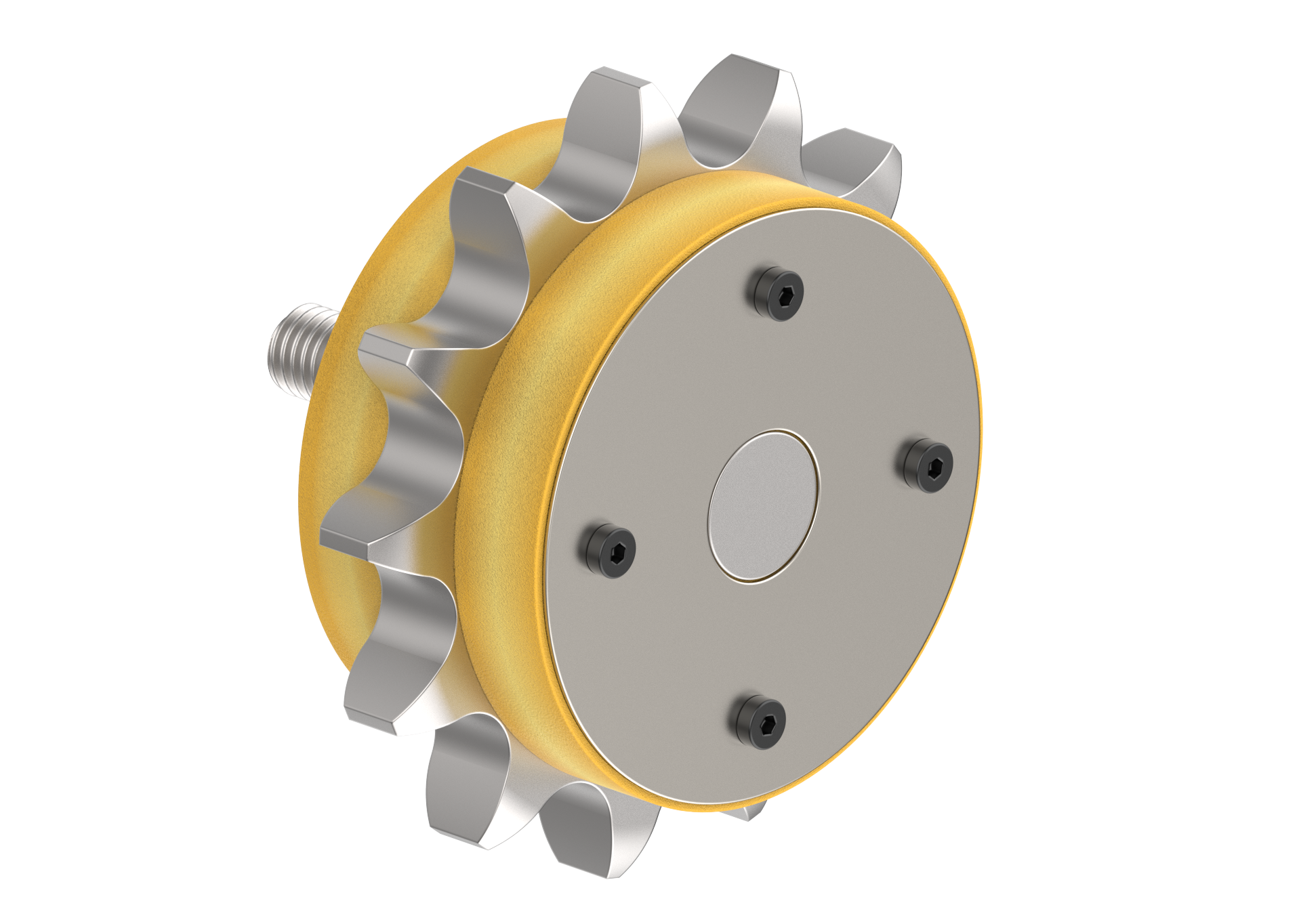

PU-Kettenschmierritzel Stahl
Preis/Bestellung auf Anfrage
Produktnummer:
136-411-013
Die Rollen aus offenzelligem PU-Schaum übertragen punktuell den Schmierstoff auf die Oberfläche der Laschen von Rollenketten. Die mechanische Kraft zum Antrieb der Rollen wird durch ein verschleißarmes Stahlritzel gewährleistet.
Durch das verwendete offenzellige Polyurethan-Schaummaterial der Schmierzahnräder wird eine optimale Versorgung der Ketten über sehr lange Zeiträume sichergestellt.
Das Material speichert den Schmierstoff und gibt ihn in kleinsten Dosiermengen wieder ab.
Eine Überschmierung wird dabei genauso vermieden wie ein Verschleiß durch Mangelschmierung. Gerade Achse

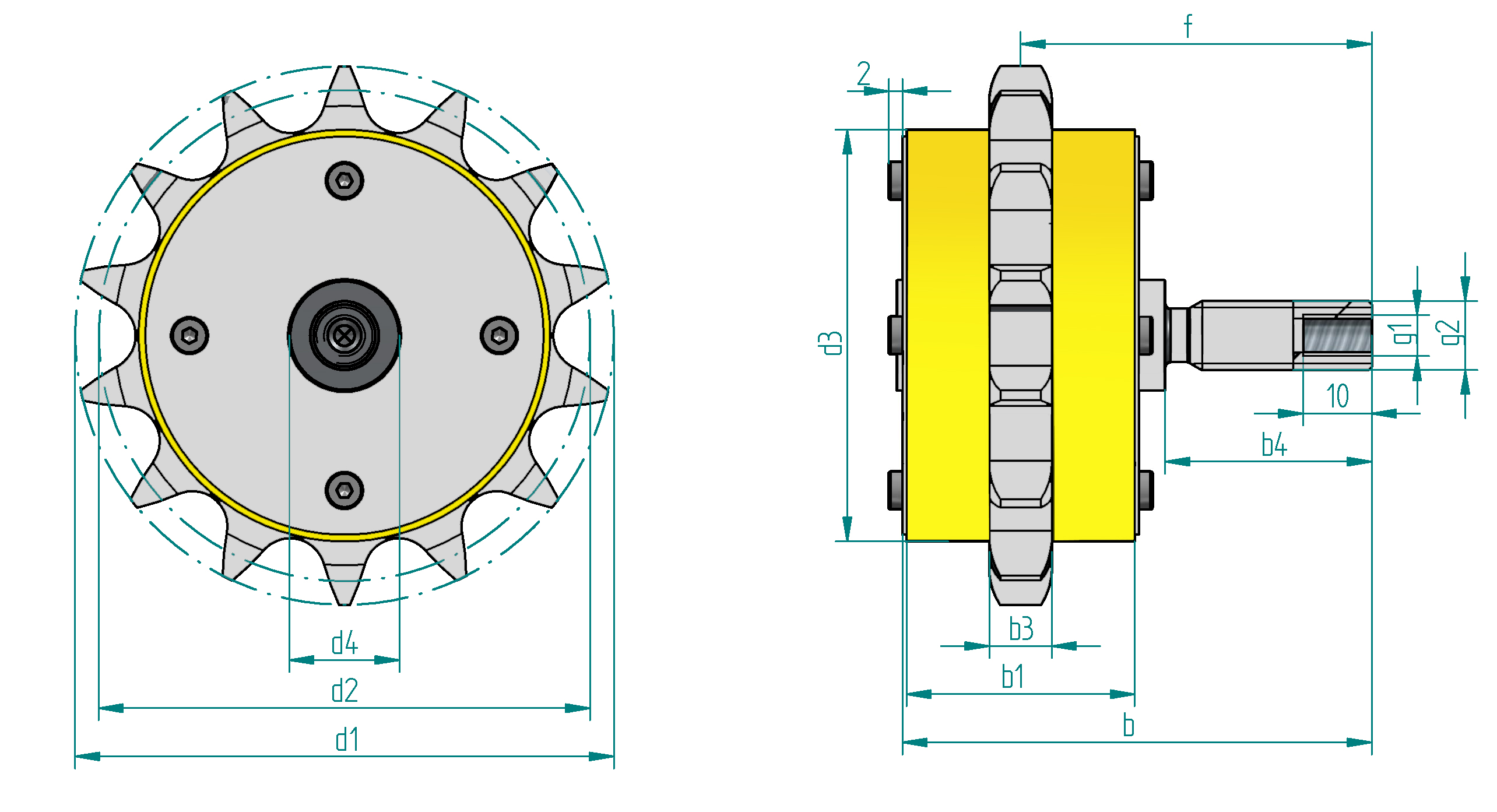

| DIN 8187-1/
8188-1 | z | b | b1 | d1 | d2 | d3 | f | b3 | b4 | g1 | g2 | d4 | Artikel-Nr. |
| 10B-1 | 14 | 67,55 | 33,1 | 78,2 | 71,34 | 59,8 | 51 | 9,1 | 30 | M10 | M10 | 16 | 136-311-014 |
| 12B-1 | 13 | 69,15 | 35,1 | 87,8 | 79,59 | 66,2 | 51 | 11,1 | 30 | M10 | M10 | 16 | 136-411-013 |
| 16B-1 | 12 | 100,3 | 40,2 | 109,7 | 98,14 | 79 | 79,6 | 16,2 | 49,1 | M10x1 | M16 | 20 | 136-511-012 |
| 20B-1 | 13 | 114,2 | 48,5 | 147,7 | 132,67 | 100 | 89,35 | 18,5 | 49,1 | M10x1 | M16 | 25 | 136-611-013 |
