PU-Schmierzahnrad RH mit Achse, gewinkelt

PU-Schmierzahnrad RH mit Achse, gewinkelt

PU-Schmierzahnrad RH mit Achse, gewinkelt

PU-Schmierzahnrad RH mit Achse, gewinkelt

PU-Schmierzahnrad RH mit Achse, gewinkelt

66,14 €*

Preise exkl. MwSt. zzgl. Versandkosten

Versandfertig in 3 Tagen, Lieferzeit 2-5 Tage

Modul

1.5

2

3

4

5

6

8

10

Produktnummer: 151-021-711

PU-Schmierzahnrad; schrägverzahnt rechtssteigend

inkl. Hülse und Gleitlager;
mit gerader Achse
Verzahnung nach DIN 867
mit Haftöl (H1 Zulassung) vorbeölt*

Material:
Zahnrad: offenzelliger PU-Schaum;
Achse: Edelstahl

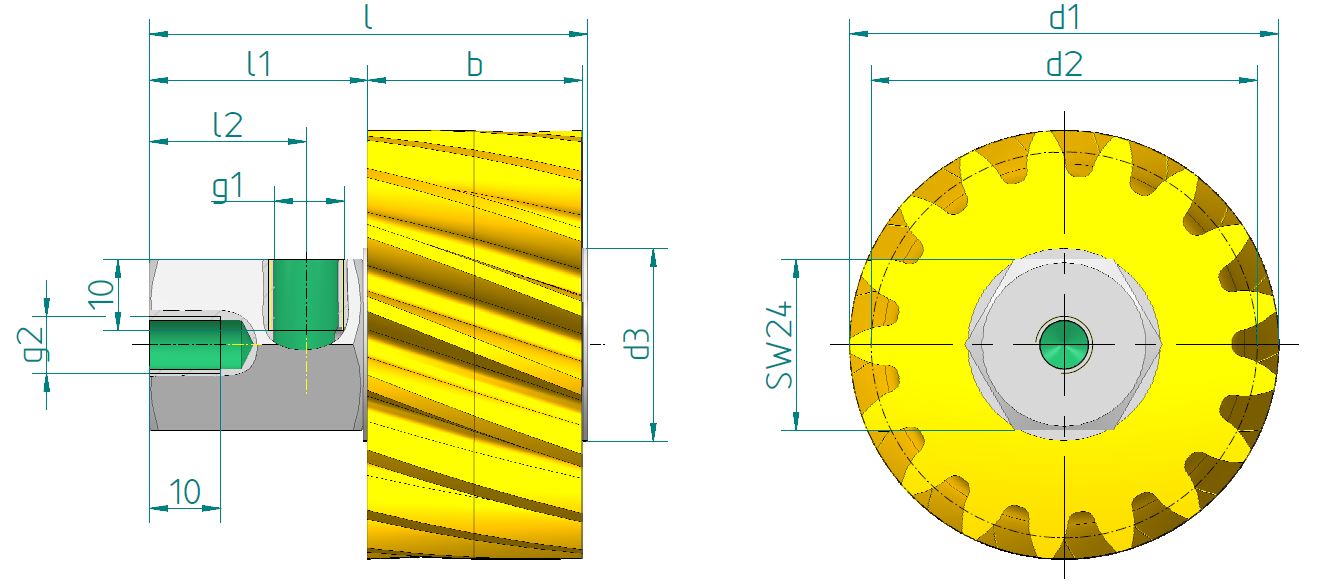

Modul	z	b	d1	d2	l	l1	l2	g1	g2	d3	sw	ß	Artikel-Nr.
1,5	24	15	41,2	38,2	46,4	30,7	22	M10x1	M8	27	24	19°31‘42‘‘	151-152-411
2	17	20	40,1	36,1	51,4	30,7	22	M10x1	M8	27	24	19°31‘42‘‘	151-021-711
3	17	30	60,1	54,1	61,4	30,7	22	M10x1	M8	27	24	19°31‘42‘‘	151-031-711
4	17	40	80,2	72,2	71,4	30,7	22	M10x1	M8	27	24	19°31‘42‘‘	151-041-711
5	17	50	100,2	90,2	81,4	30,7	22	M10x1	M8	60	24	19°31‘42‘‘	151-051-711
6	17	60	120,2	108,2	91,4	30,7	22	M10x1	M8	60	24	19°31‘42‘‘	151-061-711
8	17	80	160,3	144,3	111,4	30,7	22	M10x1	M8	100	24	19°31‘42‘‘	151-081-711
10	17	100	200,4	180,4	131,4	30,7	22	M10x1	M8	100	24	19°31‘42‘‘	151-101-711

DLS Quick Guide Schmierzahnrad Version-210414
